超声经颅多普勒血流分析仪

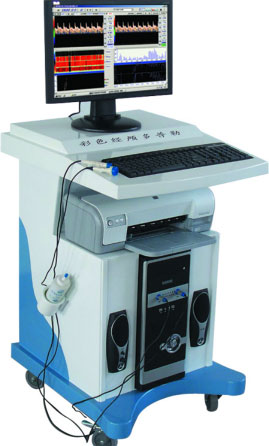

TCD-918 经颅多普勒血流分析仪

经颅多普勒（简称TCD）是利用超声多普勒效应来测脑血管疾病的先进无创伤性诊断仪器，是目前脑血管疾病早期预防和愈合评价重要手段。

一、独特功能特点：　

1、系统包含单通道多门深四窗口,双通道多门深八窗口。

2、一个2M脉冲波宽频探头可在多个窗口同时同步显示检测血流

3、多门深检测:先进的M波模式,能同时观察多深度多普勒

4、全信息存储:系统提供了先进的全信息存储功能.使检测过程灵活重现,可联

机编辑、选择,极大的满足了临床需要.

5、全信息回放:系统能完整全信息回放检测过程中的多普勒的图谱,多普勒血流

声、参数.

6、纺锤波技术:重现了原始多普勒信号,使栓子检测时能及时被发现、识别。

7、采用数字技术探头搜索定位能力强，超高灵敏度，易于检测到脑血管和微循

环血流.

8、系统包含单通道、多门深、多窗口及栓子检测。

9、病历存储、调出、删除自由操作，最多可添加九幅图片进行打印；应用先进

的数字技术，独特的高灵敏度，在10%的功率输出时，亦能快速测检出高质

量图谱

10、应用先进的数字技术，使频谱更加清晰。且将频谱长时间动态存储，同时

进行回放。同步选择相应的典型图谱存储，以便医生编辑检测报告。

二、技术参数：

    1.探头频率：2 MHz PW 、  4 MHz CW

  　2.滚屏记忆：最长可达240S

    3.频谱描速度：4S-16S可任意调节

　  4.取样容积调节：2MHZ探测≦10mm、4MHZ探测≦20mm

　  5.探测深度：PW：20mm-120mm 、 CW：10mm-30mm

    6.测量范围：PW：20-200cm/s 、CW：10-100 cm/s

　  7.增益范围：1-56dB     频移范围：PW:2-12KHz  CW:2-32KHz

　  8.自动检测显示指标：Vp  Vm  Vd  PI  RI  RYH  S／D

    9.频谱点(FFT)：256/512　

    10.频谱线更新：8.0毫秒

    11.超声输出功率调节比例：0—200﹪

    12.分辨率：2MHz≤10mm 、 4MHz≤20mm

    13.速度测量误差：≤10﹪ 、  精度：1mm

    14.脉冲重复频率：随深度自动调整
